                        型 號:CHA組合式手拉葫蘆
規 格:0.5噸-20噸組合式手拉葫蘆
公司名稱:龍升組合式手拉葫蘆
保質周期:12
價 格(≤ 1) ¥電議 /臺
優惠價格(≥ 5):電議

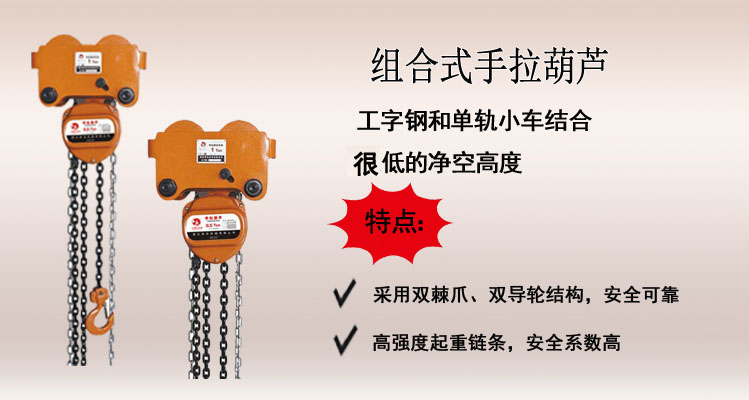

◆組合式手拉葫蘆凈空高度很低,運行工字鋼與單軌小車緊密地結合,更適合小空間使用;
◆超低組合式手拉葫蘆采用雙棘爪、雙導輪結構,安全可靠;
	◆組合式手拉葫蘆采用高強度起重鏈條,鍛打式的吊鉤設計,防止超載,安全系數高,使用壽命長.
	超低組合手拉葫蘆對于在低凈空高度和有限的空間下特顯其優勢,例如:低矮廠房、低建筑的吊裝工具.

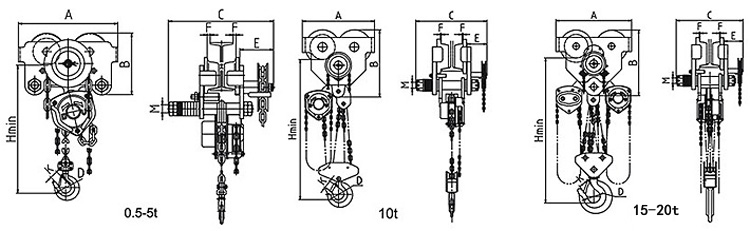

	組合式手拉葫蘆結構尺寸圖:

| 型號 | CHA-0.5 | CHA-1 | CHA-2A | CHA-3 | CHA-5 | CHA-10 | CHA-15 | CHA-20 | ||
| 安全載荷 | tons | 0.5 | 1 | 2 | 3 | 5 | 10 | 15 | 20 | |
| 實驗拉力 | kn | 7.5 | 15 | 30 | 45 | 75 | 122.5 | 183.75 | 245 | |
| 轉彎半徑 | m | 0.9 | 1 | 1.2 | 1.4 | 1.6 | 3 | 4.5 | 4.5 | |
| 手拉力 | n | 24 | 40 | 70 | 65 | 100 | 110 | 130 | 130 | |
| 起升高度 | m | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | |
|
 產品尺寸




 | A | mm | 238 | 277 | 302 | 363 | 436 | 455 | 642 | 642 |
| B | mm | 137 | 170 | 194 | 230 | 260 | 447 | 537 | 537 | |
| C | mm | 336 | 338 | 348 | 382 | 395 | 475 | 525 | 525 | |
| E | mm | 88 | 88 | 88 | 120 | 120 | 155 | 158 | 158 | |
| F | mm | 3 | 3 | 3 | 3 | 3 | 3-5 | 4-6 | 4-6 | |
| M | mm | M18 | M22 | M27 | M30 | M42 | M48 | M48 | M48 | |
| D | mm | 35 | 35.5 | 42.5 | 50 | 64 | 85 | 110 | 110 | |
| K | mm | 28 | 26 | 32 | 37 | 46 | 64 | 85 | 85 | |
| Hmin | mm | 280 | 337 | 423 | 447 | 616 | 820 | 980 | 980 | |
| 適用工字鋼軌道型號 | mm | 50-180 | 58-180 | 58-180 | 74-180 | 98-180 | 136-175 | 144-175 | 144-175 | |

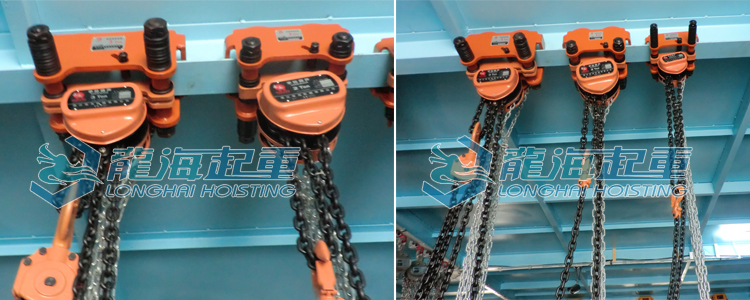

組合式手拉葫蘆實物圖:


組合式手拉葫蘆屬于龍升品牌產品,保質12個月(易損件除外),凡客戶從我公司定購此品牌產品如收到貨物時發現有假貨仿貨均以100倍金額賠償.
